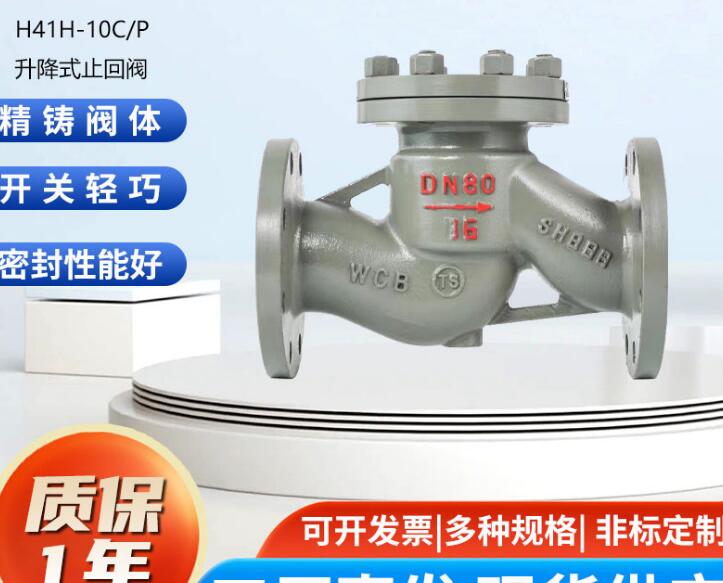

產品名稱：逆止閥H41H—16C-DN200WCB鑄鋼材質[ 2024-07-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、逆止閥H41H—16C-DN200WCB鑄鋼材質概述

逆止閥其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放，還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。根據閥體及內件材質的不同，可適用在化工、石油、發電、水處理、環保等工業系統需防止介質逆向流動管道中。適用于公稱壓力PN1、6～16、0Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置。適用介質為：水、油品、蒸汽等。 H41H 升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。

二、逆止閥H41H—16C-DN200WCB鑄鋼材質性能規范

閥體材料		公稱壓力 (MPa)	工作溫度 (℃)	適用介質
碳鋼		1．6-6．4	≤425	水、油品、蒸汽
碳鋼		10．0、16．0	≤450	／
不銹鋼	P	1．6-16．0	≤200	硝酸類
不銹鋼	R	／	／	醋酸類
鉻鎳鈦耐熱鋼	PI	1．6-6．4	≤550	石油、石油產品
鉻鉬鋼		1．6-16．0	≤550	油

三、H41H 升降式止回閥--主要外形尺寸

公稱壓力 PN	公稱通徑 DN	主要連接尺寸									外形尺寸
公稱壓力 PN	公稱通徑 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	650	750
H	90	95	100	105	110	115	140	170	200	230	255	285	290	300
Wt	14	15	16	17	18	19	24	29	40	58	83	100	105	110
