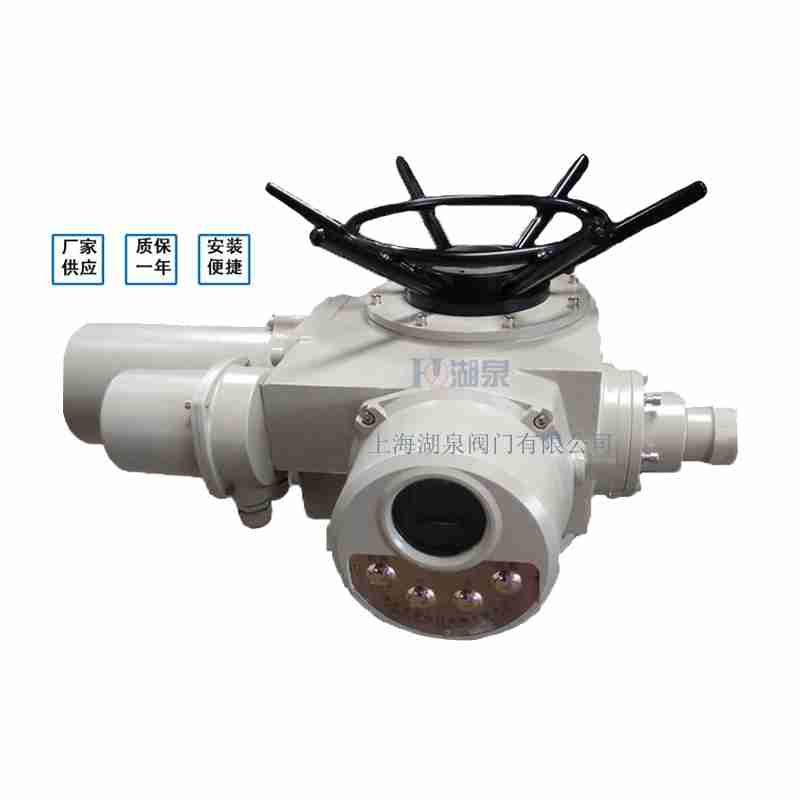

        產品名稱:閥門電動裝置(dzw05,10,20,30,45,60,90,120)[ 2021-03-19 ]

        訂購熱線:021-64162222
        訂購傳真:021-62677999
        質量穩定:實行全過程質量監控,細致入微全方位檢測!
        價格合理:高效內部成本控制,減少了開支,讓利于客戶
        交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
        • 產品介紹
        • 規格尺寸
        • 結構圖片
        • 一、閥門電動裝置(dzw05,10,20,30,45,60,90,120)產品介紹


          上海湖泉閥門有限公司生產的多回轉閥門電動裝置(dzw05~dzw500),它也可以稱為Z型電裝,是對電動閥門實現開啟、關閉或調節控制的驅動設備。它廣泛適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。 本公司閥門執行器:普通型電動執行器,常規型電動裝置,電動閥門電裝,風門電動頭,球閥閥頭,閥門電動機, DZW10、DZW20,DZW30,DZW40,DZW60、DZW90、DZW120,DZW200、DZW250,DZW300,DZW400,DZW500,Z10-24W、Z20-24W,Z30-24W,Z45-24W,Z60-24W、Z90-24W、Z120-24W,Z200-24W、Z250-24W,Z350-18W,Z500-18W,Z1000-24W,普通型電動執行器價格,常規型電動裝置廠家,電動閥門電裝價格,風門電動頭廠家,球閥閥頭價格,閥門電動機廠家。本系列閥門電動裝置具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點??蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。本產品的防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。

          二、 閥門電動裝置(dzw05,10,20,30,45,60,90,120)型號表示方法

          防護/爆等級:W戶外型;B隔爆型;Z整體型;T整體調節型。
          連接型式:T表示推力型,I表示電站型,無代號為常規轉矩型
          額定輸出轉矩:阿拉伯?dāng)?shù)字表示,單位kgf.m
          輸出軸最大轉圈數:阿拉伯?dāng)?shù)字表示,無數字見表1
          輸出轉速:阿拉伯?dāng)?shù)字表示,單位r/min(轉/分)
          產品型式:多回轉電動裝置
          型號示例:
          1、Z30I-18W:多回轉電動裝置,輸出轉矩300N.m(30kgf.m),電站型接口,輸出轉速18r/min,最大轉圈數60,常規戶外型。
          2、Z45T-24B:多回轉電動裝置,輸出轉矩450N.m(45kgf.m),推力型接口,輸出轉速24 r/min,最大轉圈數120,隔爆型。
          3、Z120-24W/240T:多回轉電動裝置,輸出轉矩1200N?m (120kgf.m),轉矩型接口,輸出轉速24 r/min,最大轉圈數240圈,整體調節型。

          三、閥門電動裝置(dzw05,10,20,30,45,60,90,120)技術參數

          1、電源:電機為三相交流,380V (特殊訂貨660V 或220 V), 50Hz(特殊訂貨60Hz);控制線為220V,50Hz(特殊訂貨60Hz);遠程控制為24VDC。
          2 、工作環境:
          2.1 環境溫度:-20~+60℃ (特殊訂貨-40~+80℃)。
          2.2 相對濕度:≤90%(25℃時)。
          2.3防護類型:普通型和戶外型用于無易燃、易爆和無腐蝕性介質的場所,其中普通型用于戶內;隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
          2.4防護等級:戶外型和防爆型為IP65 (特殊訂貨IP67) 。
          3、工作制:短時15分鐘 (特殊訂貨30分鐘) 。

          四、閥門電動裝置(dzw05,10,20,30,45,60,90,120)注意事項

          上海湖泉閥門有限公司DZW礦用防爆閥門電動裝置,用于煤礦井下或者是易燃易爆的場合,給自己和他人帶來安全方便的效果,造成不必要的損失。按使用環境分:ZW為戶外型; ZB為隔爆型;ZZ為整體型;ZT為整體調節型。并經國家防爆電氣產品測試中心檢定,取得了防爆合格證。本裝置可可垂直,水平安裝,但電機不可向下,應便于接線,調試和手動操作。同一只微動開關的常開和常閉觸點上不允許施加不同的電源。安裝與閥門連接的牙嵌軸向間隙不小于1-2mm。通電前檢查接地是否可靠。新裝的電動裝置首次電動時,必須檢查電機相序,控制線路是否正確,以防電機失控。

        • 五、閥門電動裝置(dzw05,10,20,30,45,60,90,120)性能參數表

          型號規格

          公稱轉矩(N,m)

          公稱推力(KN

          最大閥桿直徑

          最大轉圈數(圈)

          手動速比

          輸出轉速(r/min)

          電機功率(KW

          參考重量(Kg)

          Z5

          50

          20

          28

          60

          1::1

          12

          0.12

          28

          Z10

          100

          40

          28

          60

          1::1

          18\24\36

          0.25\0.37

          45

          Z15

          150

          18\24\36

          0.37\0.55

          50

          Z20

          200

          100

          40

          60

          1::1

          18\24

          0.37\0.55

          55

          Z30

          300

          18\24

          0.55\0.75

          58

          Z45

          450

          150

          48

          120

          1::1(20::1)

          24\36

          1.1\1.5

          110

          Z60

          600

          24\36

          1.5\2.2

          120

          Z90

          900

          200

          60

          120

          1::1(25::1)

          24\36

          2.2\3

          139

          Z120

          1200

          24\36

          3\4

          142

          Z180

          1800

          325

          70

          150

          22.5::1

          18\24

          4\5.5

          250

          Z250

          2500

          18\24

          5.5\7.5

          255

          Z350

          3500

          700



          150

          20::1

          18\24

          7.5\10

          330

          Z500

          5000

          80

          18\24

          10\15

          350

          型號規格

          公稱轉矩(Nm)

          公稱推力(KN

          最大閥桿直徑

          最大轉圈數(圈)

          手動速比

          輸出轉速(r/min)

          電機功率(KW

          參考重量(Kg)

          Z5

          50

          20

          28

          60

          1::1

          12

          0.12

          28

          Z10

          100

          40

          28

          60

          1::1

          18\24\36

          0.25\0.37

          45

          Z15

          150

          18\24\36

          0.37\0.55

          50

          Z20

          200

          100

          40

          60

          1::1

          18\24

          0.37\0.55

          55

          Z30

          300

          18\24

          0.55\0.75

          58

          Z45

          450

          150

          48

          120

          1::1(20::1)

          24\36

          1.1\1.5

          110

          Z60

          600

          24\36

          1.5\2.2

          120

          Z90

          900

          200

          60

          120

          1::1(25::1)

          24\36

          2.2\3

          139

          Z120

          1200

          24\36

          3\4

          142

          Z180

          1800

          325

          70

          150

          22.5::1

          18\24

          4\5.5

          250

          Z250

          2500

          18\24

          5.5\7.5

          255

          Z350

          3500

          700



          150

          20::1

          18\24

          7.5\10

          330

          Z500

          5000

          80

          18\24

          10\15

          350

          型號

          H

          H1

          L1

          L2

          L3

          F

          F1

          F2

          F3

          F4

          фD

          Z5

          271

          96

          158

          226

          249

          158

          259



          310



          316

          Z10-Z30

          316

          130

          200

          238

          295

          200

          255

          317

          349

          374

          400

          Z45-Z60

          415

          195

          277

          277

          394

          230

          275

          391

          369

          394

          460

          Z90-Z120

          453

          195

          281

          281

          412

          278

          310

          426

          404

          429

          556

          Z180-Z250

          585

          250

          320

          320

          474

          295

          360

          476

          455

          476

          320

          Z350-Z500

          717

          280

          399

          399

          1076

          433

          417

          442

          417

          542

          565

          1L1為戶外型/隔爆型 L2為整體型/整體隔爆型

          2F1為戶外型  F2為隔爆型  F3為整體型    F4為整體隔爆型/整體調節隔爆型

        • 六、閥門電動裝置(dzw05,10,20,30,45,60,90,120)產品結構圖

          閥門電動裝置(dzw05,10,20,30,45,60,90,120
