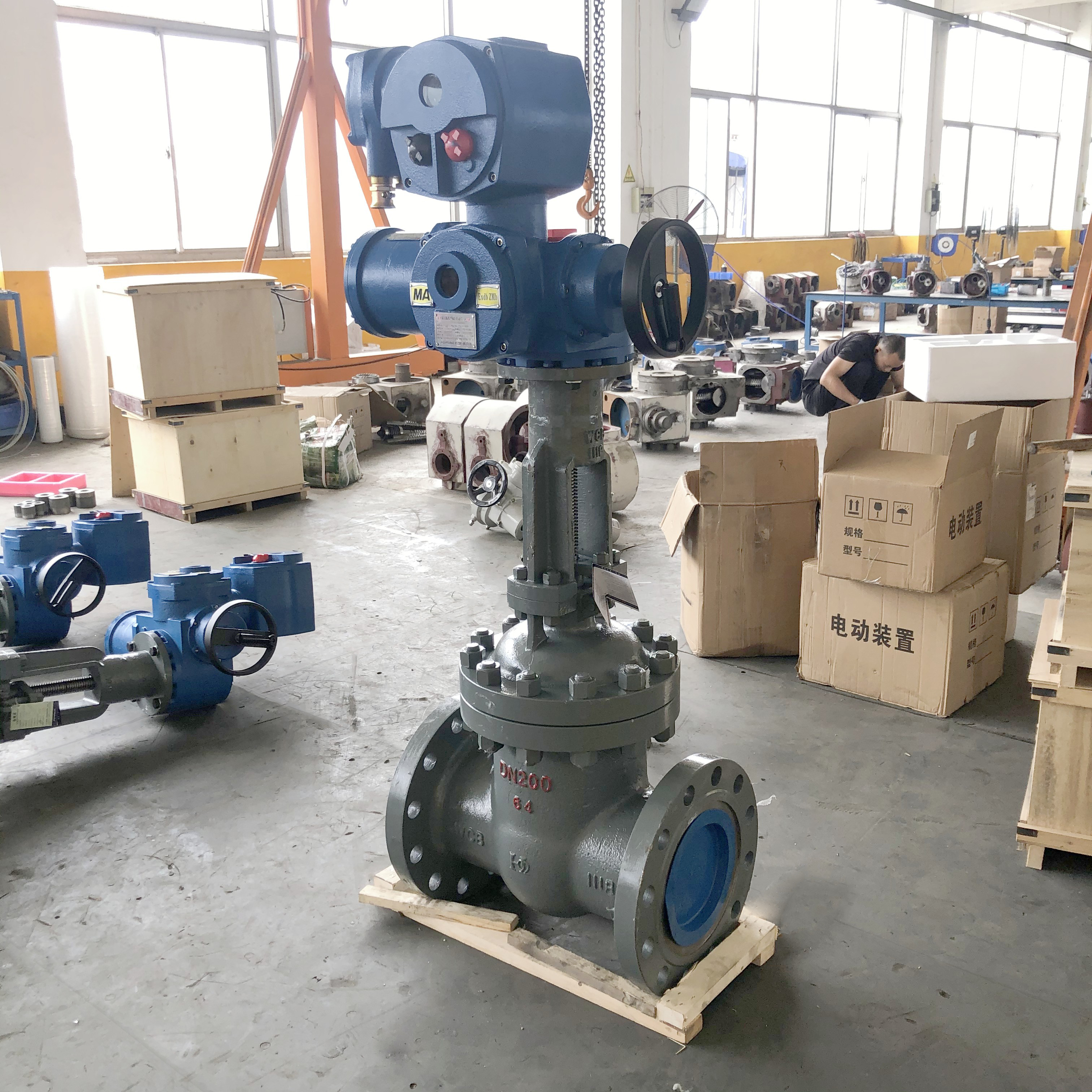

產品名稱：國標鑄鋼法蘭電動閘閥Z941H-25 DN400[ 2024-07-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、國標鑄鋼法蘭電動閘閥Z941H-25 DN400介紹

該產品是一款用于控制流體介質的閥門,廣泛應用于石油、化工、火力發電廠等油品、水、蒸汽管路上,作為接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。為電裝公司的主打產品，主要用途高中壓法蘭連接的閘閥適用于公稱壓力 PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

二、國標鑄鋼法蘭電動閘閥Z941H-25 DN400性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度 (℃)	適用介質
型號	公稱壓力 (MPa)	強度 (水)(Mpa)	密封 (水)空氣	低壓密封空氣(Mpa)	工作溫度 (℃)	適用介質
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

三、國標鑄鋼法蘭電動閘閥Z941H-25 DN400技術參數

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
